Auswahl einer Kompakt-Schraubenkompressorkann helfen, wertvollen Produktionsraum zu sparen. Ein praktisches Layout bietet der Maschine zudem ausreichend Platz für Kühlung, Wartung und den täglichen Zugriff. Überprüfen Sie vor der Bestellung den gesamten Aufstellbereich, einschließlich des Platzes um und über dem Schrank. Dies trägt dazu bei, eine kleine Stellfläche der Ausrüstung in eine funktionierende Installation zu verwandeln.

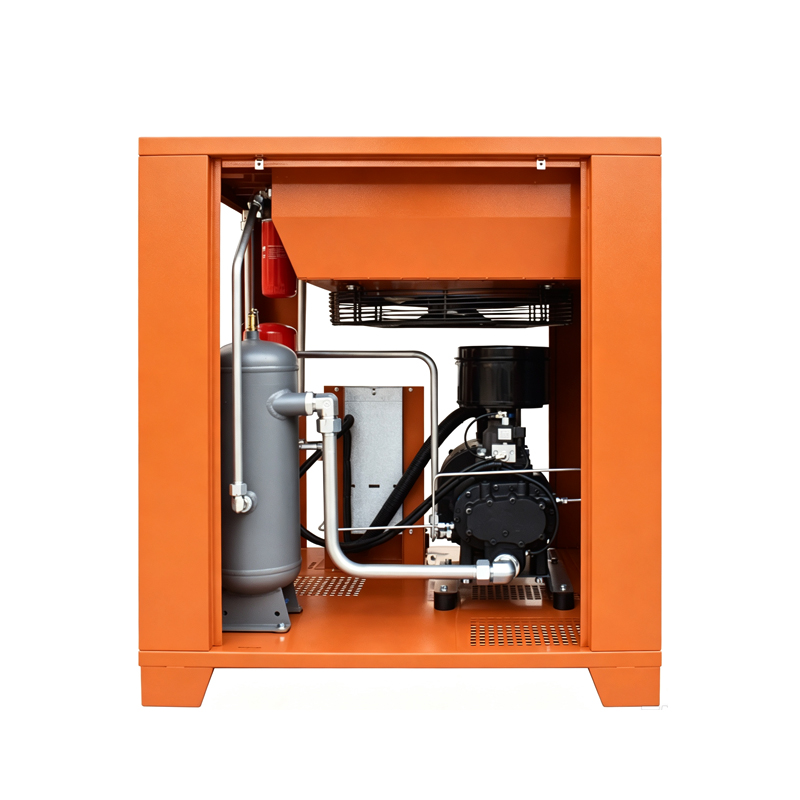

Beginnen Sie mit einem maßstabsgetreuen Grundriss. Der HUADA SG-50eine 37 kW einstufigePermanentmagnet-VSD-Schraubenkompressor, hat veröffentlichte Gehäuseabmessungen von 1000 × 1100 × 1200 mm (L × B × H), was eine Gehäusegrundfläche von 1,10 m² ergibt. Addieren Sie die modellspezifischen Service- und Kühlfreiräume, die in der Installationszeichnung gezeigt werden. Die vollständige Installation nimmt mehr Platz ein als die Gehäusegrundfläche.

Plan Kompressorraumblüftungum den Kühlluftkanal. Sorgen Sie für geeignete Zuluft und einen Weg für heiße Abluft, damit diese nicht zum Kühllufteinlass zurückkehrt. Vergleichen Sie die heißesten erwarteten Standortbedingungen mit dem zulässigen Umgebungstemperaturbereich der ausgewählten Maschine. Wenn eine Kanalführung vorgesehen ist, bestätigen Sie den Kühlluftstrom und den zulässigen Kanalwiderstand beim Hersteller, bevor Sie Ventilatoren oder Lüftungsöffnungen dimensionieren.

Für Luftkompressor-Installation,Planen Sie den Zugang zum Kartendienst ebenso sorgfältig wie die Grundfläche. Überprüfen Sie, ob sich Abdeckungen vollständig öffnen lassen, Verbrauchsmaterialien ausgetauscht und der Kühler gereinigt werden kann. Halten Sie den Zugang zur Steuerung und zum Schaltschrank frei. Lassen Sie ausreichend Platz für die Bewegung von Werkzeugen und Ersatzteilen und nutzen Sie die Anweisungen des gewählten Modells, um die erforderlichen Abstände festzulegen.

Überprüfen Sie den Lieferweg und die Systemanschlüsse, bevor Sie das Layout finalisieren. Messen Sie Türen, Kurven und Deckenhöhen und bestätigen Sie die verpackten Maße, die Handhabungsmethode und die Bodenbelastung. Markieren Sie den Luftauslass, den Netzanschluss und den Entwässerungsweg sowie den Platz für eventuell benötigte Behälter und Luftaufbereitungsanlagen. Vereinbaren Sie die Versorgungsspannung, die Phase und die Frequenz und bestätigen Sie dann die endgültige Installationszeichnung für die gelieferte Konfiguration.

Vervollständigen Sie den Raumplan mit einer Prüfung des Luftbedarfs. Gleichen Sie die Liefermenge des ausgewählten Modells bei Ihrem erforderlichen Druck mit dem Normal- und Spitzenbedarf ab und bestätigen Sie dessen Eignung für Ihr Betriebsmuster. Planen Sie einen neuen Kompressorraum oder ersetzen Sie ein bestehendes Gerät? Senden Sie HUADA eine Layout-Skizze, Fotos vom Standort, den erforderlichen Druck, den Volumenstrom und die Stromversorgung an Modellberatung und Installationsanforderungen anfordern.
