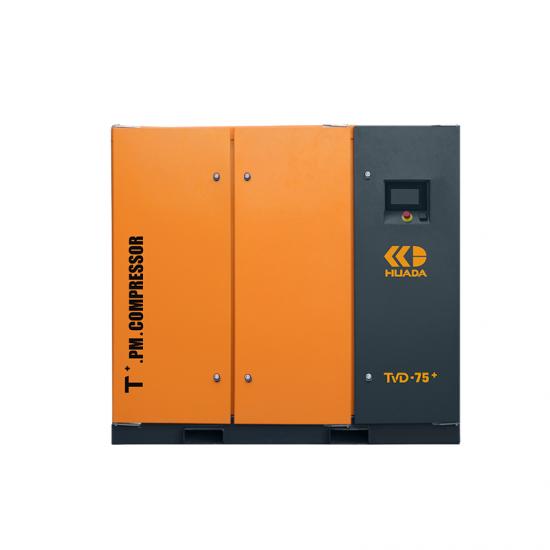

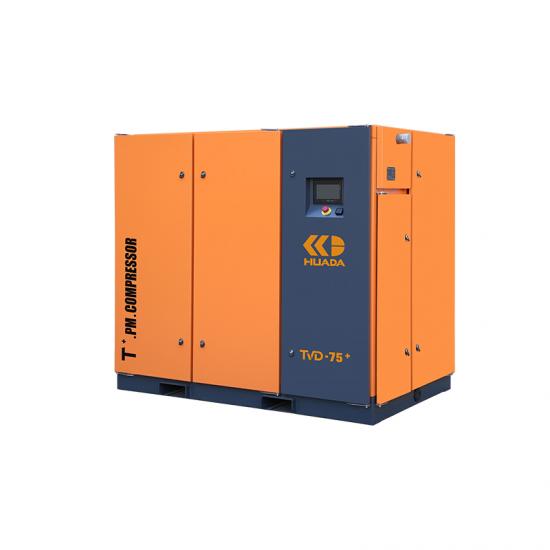

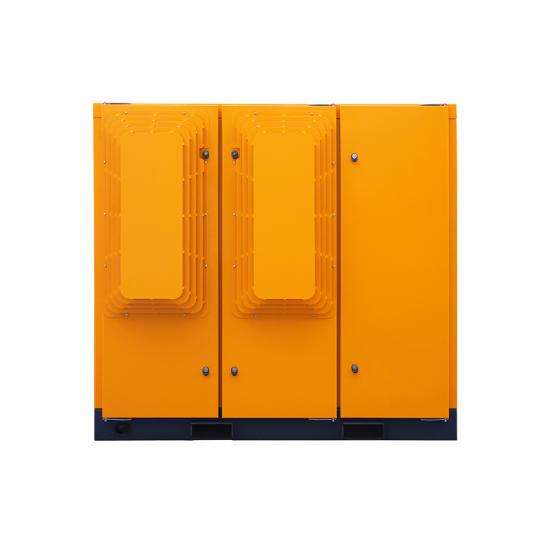

HUADA TVD-75+ 55 kW Zweistufiger Schraubenkompressor mit Permanentmagnet und VSD

TVD-75+ auf einen Blick

Der TVD-75+ liefert bei gleichem Referenzdruck und gleicher Druckbereichsversion mehr Luft als der TVD-60+. Er teilt sich die Abmessungen des Schaltschranks mit dem TVD-60+, bietet jedoch eine höhere Leistungskapazität. Überprüfen Sie die ausgewählte Version, den Strombedarf, die Lüftung und die nachgeschaltete Aufbereitung vor der Bestellung als ein zusammenhängendes Luftsystem-Spezifikation.

• Auswahlfokus:Ein Produktionsnetzwerk mit höherem Bedarf, dessen gemessener Bedarf der gewählten Version entspricht.
• Wartungsfokus:Ein interner Ölabscheider und eine angegebene Schmiermittelmenge von 54 l.
• Planungspriorität:Koordinieren Sie die elektrische Installation für 55 kW, den G2-Anschluss und den Kühlluftstrom im Geräteraum.

01 Produktvorteile

1. 12,1 m³/min für eine Luftversorgung mit höherem Bedarf
Bei 0,7 MPa ist die Version von 0,6 bis 0,8 MPa mit 12,1 m³/min angegeben, was einen definierten Kapazitätspunkt für Produktionsnetzwerke mit höherem Bedarf darstellt.

2. Eine Version mit größerem Druckbereich und eigener Leistungsangabe
Die Version von 0,6 bis 1,0 MPa ist bei 0,7 MPa mit 9,6 m³/min angegeben. Die separate Leistungsangabe hilft Käufern, die Kapazität an die gewünschte Druckbereichskonfiguration anzupassen.

3. 55-kW-Permanentmagnet-Drehzahlregelung
Der Antrieb passt die Kompressorhzahl an den sich ändernden Produktionsbedarf an und unterstützt so ein industrielles Netzwerk mit variabler Last.

4. Zweistufiger Antrieb ohne Zwischenstufengetriebe
Das horizontale integrierte Getriebe kombiniert beide Stufen, wobei die Reihenbauweise Zwischenstufengetriebe und die damit verbundenen Getriebegeräusche sowie Übertragungsverluste vermeidet.

5. Anordnung des internen Ölabscheiders
Das 55-kW-Modell verwendet einen internen Ölabscheider. Die Identifizierung der korrekten Anordnung unterstützt eine geeignete Planung des Wartungszugangs und die Verfahren zum Austausch der Abscheiderlemente.

6. Größere Kapazität bei gleichen aufgeführten Schrankabmessungen
Der TVD-75+ und der TVD-60+ messen beide 2000 × 1546 × 1785 mm, während der TVD-75+ für jede entsprechende Druckbereichsversion eine höhere angegebene Leistung aufweist.

7. Luftgekühlte Ausführung mit Betriebsüberwachung
Axiallüfterkühlung, ein dediziertes Steuerungsdisplay und Motorschutzfunktionen unterstützen den Betrieb im Geräteraum. Kühlluftwege und Wartungszugänge sollten in die Installationsplanung einbezogen werden.

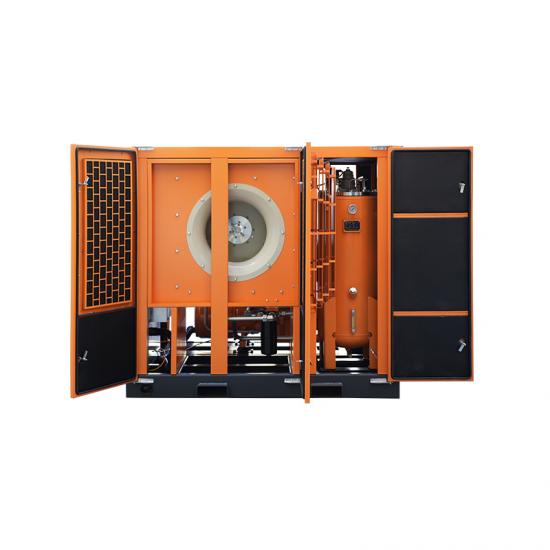

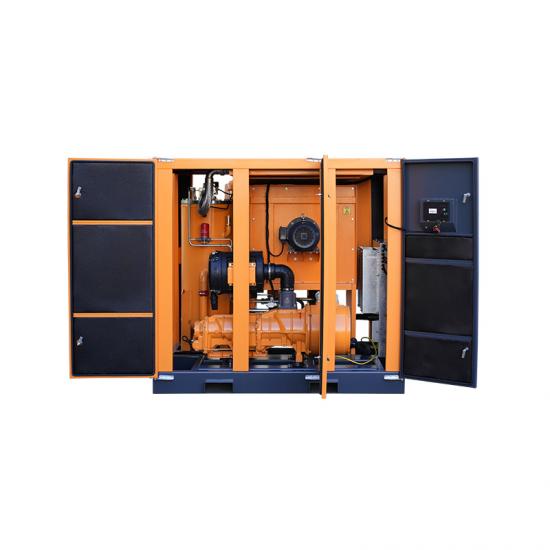

TVD-75+ mit geöffneten Schranktüren.

02 Technische Daten

Parameter	TVD-75+
Modell	TVD-75+
Motorleistung	55 kW
Angegebener Enddruck	0,7 MPa
Arbeitsbereich 0,6–0,8 MPa	Luftfördermenge bei 0,7 MPa: 12,1 m³/min Angegebene Motordrehzahl: 3000 U/min
Arbeitsbereich 0,6–1,0 MPa	Luftfördermenge bei 0,7 MPa: 9,6 m³/min Angegebene Motordrehzahl: 2550 U/min
Stromversorgung	380-400 V / 50 Hz
Startverfahren	Frequenzgeregelter Anlauf
Kühlsystem	Luftkühlung mit Axiallüfter
Antriebsanordnung	Horizontale zweistufige integrierte Kraftübertragung
Schmiermittelmenge	54 l
Angegebener Schallpegel	78 ± 2 dB(A)
Abmessungen (L × B × H)	2000 × 1546 × 1785 mm
Gewicht	1560 kg
Luftauslassanschluss	G2
Ölabscheider	Interner Ölabscheider

Die Lieferleistung ist bei 0,7 MPa angegeben. Die beiden Werte für Lieferleistung und Drehzahl gehören zu verschiedenen Druckbereichsversionen; sie stellen keinen VSD-Bereich von Minimum bis Maximum dar. Bestätigen Sie die Leistung beim erforderlichen Betriebsdruck und überprüfen Sie die elektrische Spezifikation für das bestellte Gerät. Die Bedingungen für die Geräuschmessung sind hier nicht angegeben; fordern Sie die geltenden Testbedingungen an, wenn Sie Geräte vergleichen.

03   Passgenauigkeit für Ihren Standort prüfen

Industrieller Bedarf: Geben Sie den typischen und maximalen Luftbedarf, die Anzahl der Betriebsschichten sowie geplante Produktionserweiterungen an.

Elektro- und Lüftungsplanung: Überprüfen Sie den 55-kW-Motorbedarf, die verfügbare Stromversorgung sowie die Kühlluftführung durch den Geräteraum.

Systemintegration: Bestätigen Sie die Auswahl von Behälter, Trockner und Filter, die G2-Verrohrung sowie den Servicezugang für den internen Ölabscheider.

Luftqualität: Definieren Sie die erforderliche Luftqualität und wählen Sie Behälter, Trockner und Filter entsprechend aus. Dieser geschmierte Kompressor ist nicht als ölfrei spezifiziert.

04   Einkaufsinformationen

Vor Ihrer Bestellung	Was zu bestätigen ist
Angebot und Menge	Senden Sie Ihre benötigte Menge, das Bestimmungsziel, den Betriebsdruck und den Luftbedarf. Bestätigen Sie die Mindestbestellmenge und den Preis im Angebot.
Ausgewählte Konfiguration	Bestätigen Sie die Druckbereichsversion, die Stromversorgung, den Umfang der Luftaufbereitung sowie alle Überwachungsanforderungen.
Lieferplan	Bestätigen Sie den Lieferplan für die ausgewählte Konfiguration und Bestellmenge.
Projektanforderungen	Beschreiben Sie alle Installations-, Steuerungsschnittstellen- oder andere projektspezifischen Anforderungen zur Beurteilung.
Bestellbedingungen	Bestätigen Sie Zahlung, Versand, Garantie und Kundendienstumfang in den vereinbarten Auftragsdokumenten.

05 Fertigung und Dokumentation

Entdecken Sie die Fertigungsanlagen von HUADA und fordern Sie die technische Dokumentation an, die für Ihre gewählte Konfiguration und Ihren Bestimmungsort relevant ist.

Unser Werk ansehen
Qualifikationsdokumente prüfen

06 Häufig gestellte Fragen

Steht 12.1 m³/min bei jedem Druck zur Verfügung?
Nein. Dies ist die aufgeführte Leistung bei 0.7 MPa für die Version mit 0.6-0.8 MPa. Die Version mit 0.6-1.0 MPa ist mit 9.6 m³/min bei 0.7 MPa angegeben. Fordern Sie Daten für andere Betriebsdrücke an.

Verwendet dieses Modell einen externen Separator?
Nein. Das 55-kW-Modell ist mit einem internen Ölabscheider spezifiziert. Bestätigen Sie den Wartungszugang und das geltende Wartungsverfahren für das gelieferte Gerät.

Kann eine Fernüberwachung integriert werden?
Die TVD+-Serie beschreibt cloudbasierte Betriebsübersicht, Fehlerwarnungen und Wartungserinnerungen. Bestätigen Sie das Gateway, die Konnektivität und die Dienstverfügbarkeit für die bestellte Konfiguration und den Bestimmungsort.

07 Besprechen Sie Ihren Druckluftbedarf

Senden Sie Ihren erforderlichen Druck, Ihren Luftbedarf, Ihre Betriebsstunden, die Stromversorgung, die Menge und den Bestimmungsort. Fügen Sie Ihre Standortbedingungen und Luftqualitätsanforderungen bei, damit wir die TVD-75+-Konfiguration mit Ihnen besprechen können.

Eine Überprüfung der TVD-75+-Konfiguration und ein Angebot anfordern
